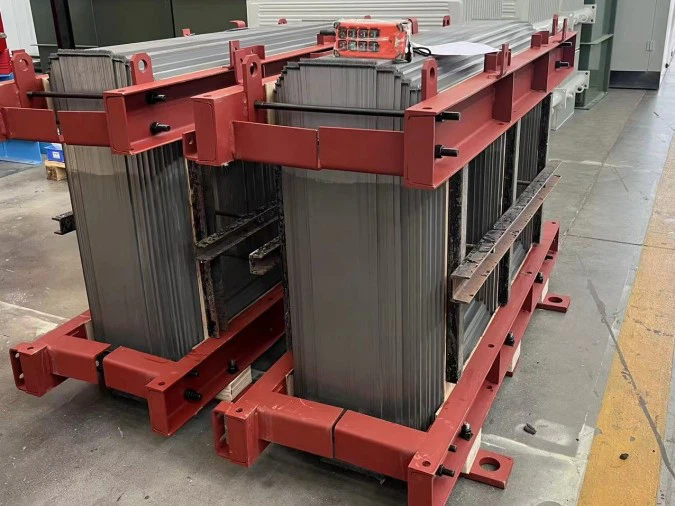

- Çekirdek Tip Transformatör
Bu tipte, sargılar çekirdeği kuşatır. Çekirdek, kapalı bir manyetik devre oluşturmak için birlikte istiflenmiş lamine çelik tabakalardan oluşur. Birincil ve ikincil sargılar çekirdeğin uzuvlarına sarılır. Bu tip çekirdek, basitliği ve inşaat kolaylığı nedeniyle dağıtım transformatörlerinde yaygın olarak kullanılır.
- Kabuk Tipi Transformatör
Bu tipte, çekirdek sargıları çevreler. Sargılar çekirdeğin içine yerleştirilir ve çekirdek bir kabuğa benzeyen iki yarıya bölünür. Birincil ve ikincil sargılar çekirdek içindeki merkezi bir uzuvun etrafına sarılır. Kabuk tipi transformatörler tipik olarak daha yüksek voltaj uygulamaları için kullanılır ve çekirdek tipi transformatörlere kıyasla daha kısa - devre mukavemetine sahiptir.
Her iki çekirdek türünün de avantajları vardır ve voltaj seviyeleri, güç kapasitesi ve boşluk sınırlamaları gibi belirli gereksinimlere dayanarak kullanılır. Çekirdek tipi ve kabuk tipi transformatörler arasındaki seçim, maliyet, verimlilik ve uygulama - özel düşünceler gibi faktörlere bağlıdır.
